Tegui-374450

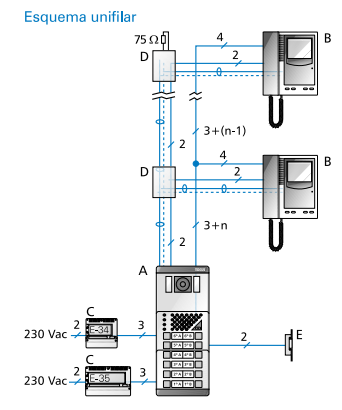

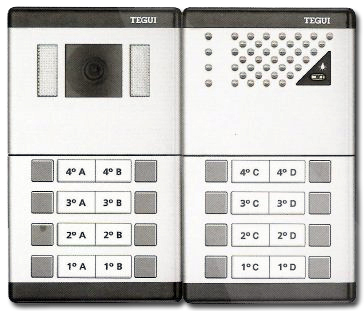

Sistema de video portero tegui de la serie Europa, la placa de este video portero esta compuesta por un grupo fónico modelo 90021 (EGF21)  y la tele-cámara modelo o referencia 374450 junto los alimentadores 09634 (E-34) y el 09635 (E-35)

Los monitores no llegan a encender, por lo que tampoco tenemos audio y no se puede abrir la puerta desde los monitores, al pulsar el botón de encendido o  vigilancia, el led se enciende pero se apaga justo al soltar el pulsador, la confirmación de llamada y la llamada se realizan correctamente, pulsador de puertas colocados en el portal de la vivienda si abre.

Comprobaciones:

Alimentador E-35

• Tensión entre 2 y 13 es de 15 Vdc. aprox.

• Tensión entre 2 y 21 es de 23,5 Vdc. aprox.

Compruebo también mismas tensiones entre las bornas de igual numeración en la tele-cámara y son correctas.

Alimentador E-34

• Tensión entre 2 y 6 es de 12 Vdc. aprox.
• Tensión entre 2 y 10 es de 12 Vac. aprox.

Compruebo también mismas tensiones entre las bornas de igual numero en el grupo fónico y son correcta.

Se comprueba la malla del coaxial que no este cortada.

Comprobamos las bornas 2 y 3 en placa, aquí tendremos una tensión de 12 Vdc si no hay monitores encendido, y de unos 7 Vdc. si hubiese algún monitor encendido, en este caso hay 12 Vdc. por lo que se descarta que la avería sea por un monitor que se queda encendido.

Se comprueba la tensión entre 2 y 16 tanto en el modulo de la tele-cámara y los monitores, hay 22,9 Vdc tensión correcta.

Todo parece estar en perfecto estado, pero hasta el momento hemos realizado las mediciones con el estado del video portero tegui en reposo, no hemos realizado ninguna llamada y realizado mediciones en llamadas o llamando.

Voy a realizar mediciones o encender monitores a la vez que realizo las mediciones, voy a necesitar un ayudante que pulse el botón de encendido de los monitores a probar.

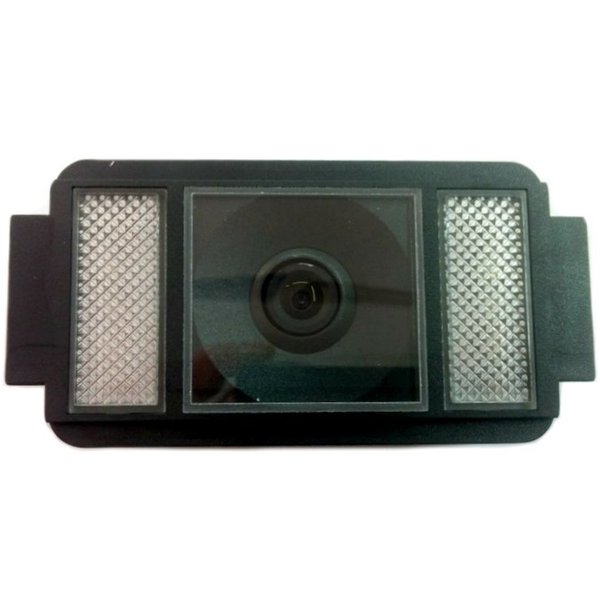

Cuando encendemos o intentamos encender los monitores, las tensiones del grupo fónico, y los alimentadores son correctas, se comprueba que las tensiones en el modulo de la tele-cámara 374450 hay una perdida de tensión importante entre las bornas 2 y 16, esta baja drásticamente desde los 22,9 a los 7 Vdc. si tenemos en cuenta que la patilla 16 debe permanecer los 22,9 y no descender a los 7 Vdc, y la tensión entre 2 y 21 es de 23,5 que descartado el alimentador, y es muy probable que sea la tele-cámara.

Para estar mas seguro, ya que el coste del modulo de la tele-cámara no sera económico, voy a realizar una prueba y esta se basa en:

Como el terminal 16 del modulo 374450 se encarga de realizar un reset muy rápido a los monitores para poder apagar en caso de haber alguno encendido cuando se realiza una llamada o un auto-encendido, este debe de tener los 23,5 y se admiten pequeñas variaciones 22,9 estaría dentro de los limites.

Desconecto el terminal 16 y lo conectamos a la borna 21 junto con el hilo que ya tiene este conectado y encendemos el monitor, este se mantiene encendido y el audio y la puerta funcionan.

Definitivamente el modulo 374450 esta averiado.
